Tipo: Gabarra de perforación tipo voladizo (cantilever).
Año de construcción: Astillero AMFELS, 1998.
Clase: American Bureau of Shipping A1 Barge Drilling Unit.
“Restricted Service”
Lago de Maracaibo, Venezuela.
Bandera: venezolana.

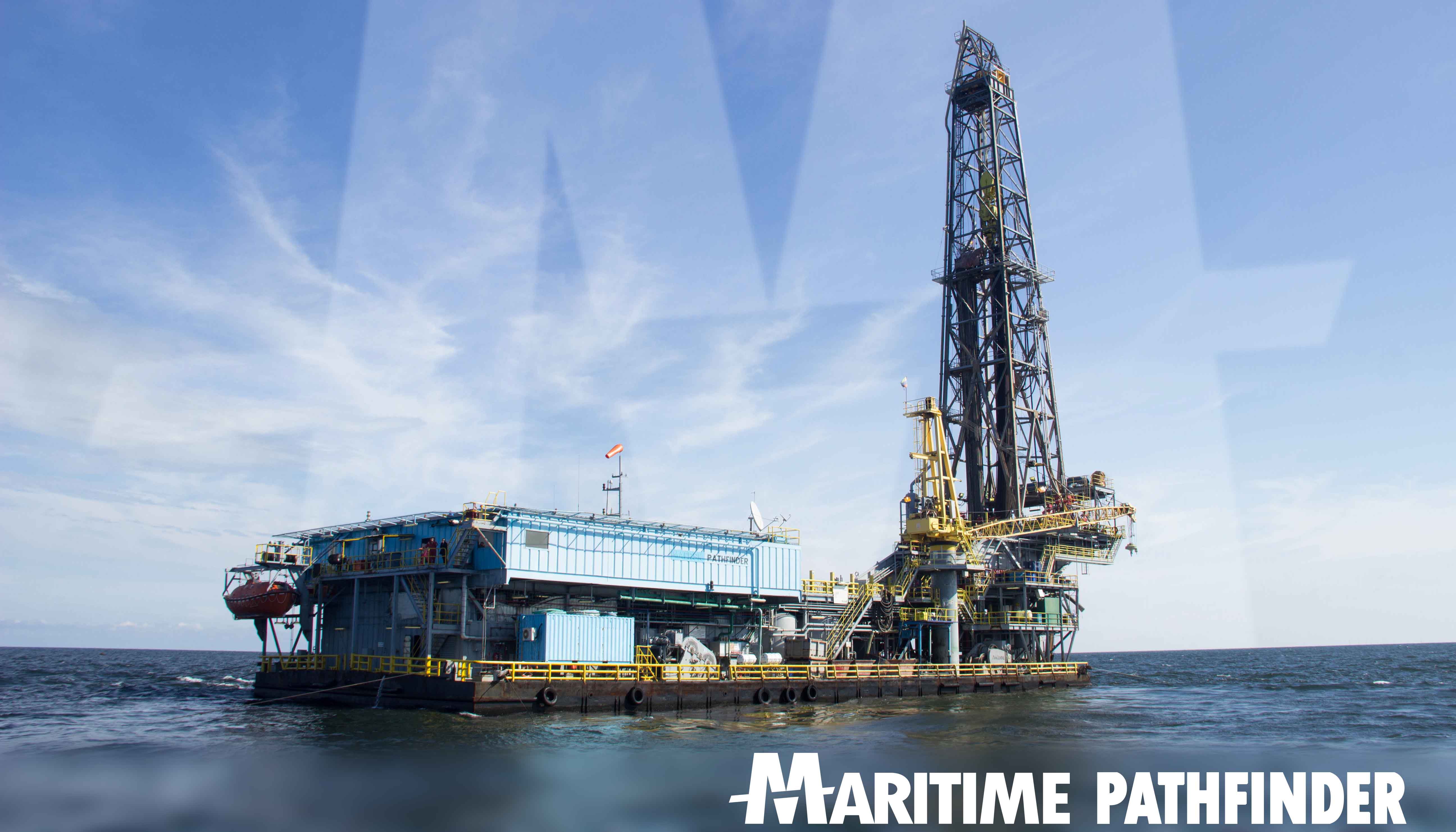

La gabarra MARITIME PATHFINDER forma parte de la flota Maritime Contractors que opera en Venezuela y es diseñada para operaciones en el Lago de Maracaibo en profundidades hasta 45,7 metros (150 pies).
Desde su construcción en 1998 la gabarra ha operado en el Lago de Maracaibo en Venezuela.
Las características principales de MARITIME PATHFINDER incluyen:
- Sistema top drive marca National con un índice de 350 toneladas para perforación y 500 toneladas para tubería de revestimiento.
- Sistema controlado de descarga.
- Encuellador automático de la marca Varco AR3200
- Capacidad para conversión a Gabarra sobre Gabarra (BOB) incorporando soporte de manejador de tubería.
DATOS PRINCIPALES
Dimensiones | Imperial | Métrica |
Longitud | 254 pies | 77 m |
Anchura | 85 pies | 26 m |
Profundidad | 16 pies | 5 m |
Cantilever – alcance max.: popa | 25 pies | 7,62 m |
A ambos lados de la línea central | 11,2 pies | 3,41 m |
Calado | 12,5 pies | 3,81 m |
Criterio temporal/diseño | Imperial | Métrica |
Profundidad de agua | 150 pies | 46 m |
Velocidad de viento | 23,3 nudos | 12 m/segundos |
Altura de Olas | 3,94 pies | 1,2 m |
Corriente (superficie) | 1,94 nudos | 1 m/segundos |
Trim máximo | 1,5 pies y 0,9 grados | 0,5 m y 0,9 grados |
Heel máximo | 1,5 pies y 2,0 grados | 0,5 m y 2,0 grados |
Detalles | Imperial | Métrica |
Índice de profundidad de perforación | 20.000 pies | 6.096 m |
Carga estática del gancho/top drive | 1.000.000 ib | 453.600 kg |
Carga rotatoria | 900.000 ib | 408.240 kg |
Carga de la mesa de perforación | 550.000 ib | 249.480 kg |
Carga variable (incl. Peso de carga) | 2.500 t | 2.500 t |
Cabria, viga tipo pata | 152 pies x 30 pies x 30 pies | 46 m x 9 m x 9 m |
Capacidad de agua de perforación | 3.185 bbl | 529 m³ |
Capacidad de combustible | 2.040 bbl | 324 m³ |
Capacidad de petróleo non-tóxico | 621 bbl | 99 m³ |
Salmuera | 2.690 bbl | 427 m³ |
Capacidad de agua potable | 1.850 bbl | 294 m³ |
Lodo líquido | 2.620 bbl | 416 m³ |
Capacidad de cemento | 4.500 pies cúbicos | 127 m³ |
Capacidad de lodo | 4.500 pies cúbicos | 127 m³ |
Alojamiento | 44 personas | 44 personas |
Malacate
Malacate National 1320 UE con freno eléctrico Baylor 7838.
Equipo viajero
Bloque viajero marca National Oilwell B500 con polea de 6 x 60” guaya de perforar 1 ½, capacidad de 500 toneladas.
Top drive y manejo de tubería
Marca National 350/500 completo con motor GE 752 DC, 1.000 hp, máx. 255 rpm. Torsión de 30.500 pies/lb a bajo engranaje. Encuellador automático marca Varco AR3200.
Mesa rotatoria
Mesa rotatoria National D-375 acoplado un motor GE 752 DC. Apertura 37 ½.
Bombas de lodo
Dos bombas de lodo marca National Oilwell 12-P-160,12” de carrera, con calmante de pulsación. Acoplados dos motores GE 752 DC.
Equipo de cemento
Espacio libre para colocar unidad de cemento de alta presión en acuerdo.
Equipo de control de pozo – Pathfinder
NL Shaffer T30240-3S, 3.000 psi wp con dos consolas remotas, una en la mesa de perforación y otra en la oficina del jefe de perforación.
NL Shaffer 135/8» SL5000 PSI WP, preventores dobles y singular.
NL Shaffer 135/8» NL5000 psi anular.
Sistema retorno de lodo
Sistema de control de sólidos: Dos vibradores de cascada linear y una cabria Hi-G-Dryer incorporando desarenador y desarenillador sobre la parte superior del vibrador de cascada linear.
Instrumentos de perforación
Hitech SDI120. Dos monitores de información gráfica en la mesa de perforación, estaciones remotas para representante de la compañía y jefe de equipo.
Suministro de electricidad
Cuatro motores Caterpillar 3516 DITA, 1.090 kW a 1.200 rpm, cada uno acoplado un generador de 2.000 kVA.
Un motor Caterpillar 3408 DITA, 365 kW a 1.200 rpm, acoplado un generador de 465 kVA. Para suministros de emergencia.
Sistema SCR
Sistema SCR Ross Hill.
Grúas
Una grúa marítima marca Nautilus 340L-100, capacidad de 35 toneladas, aguilón de 100 pies de longitud.
Helipuerto
Dimensiones de helipuerto: 78 pies (24 m) x 60 pies (18 m) para Bell 212, carga de diseño de 5 toneladas.
Equipo salvavidas
Equipo salvavidas y contra incendios según ABS y modu Solas.
Alojamiento
44 personas en seis habitaciones de dos personas y ocho habitaciones de 4 personas. Todas con facilidades completas.
