Tipo: Gabarra de rehabilitación tipo cantilever.
Año de construcción: Astillero AMFELS, 1994.
Clase: American Bureau of Shipping A1 Barge Workover Unit.
“Restricted Service”
Lago de Maracaibo, Venezuela.
Bandera: venezolana.

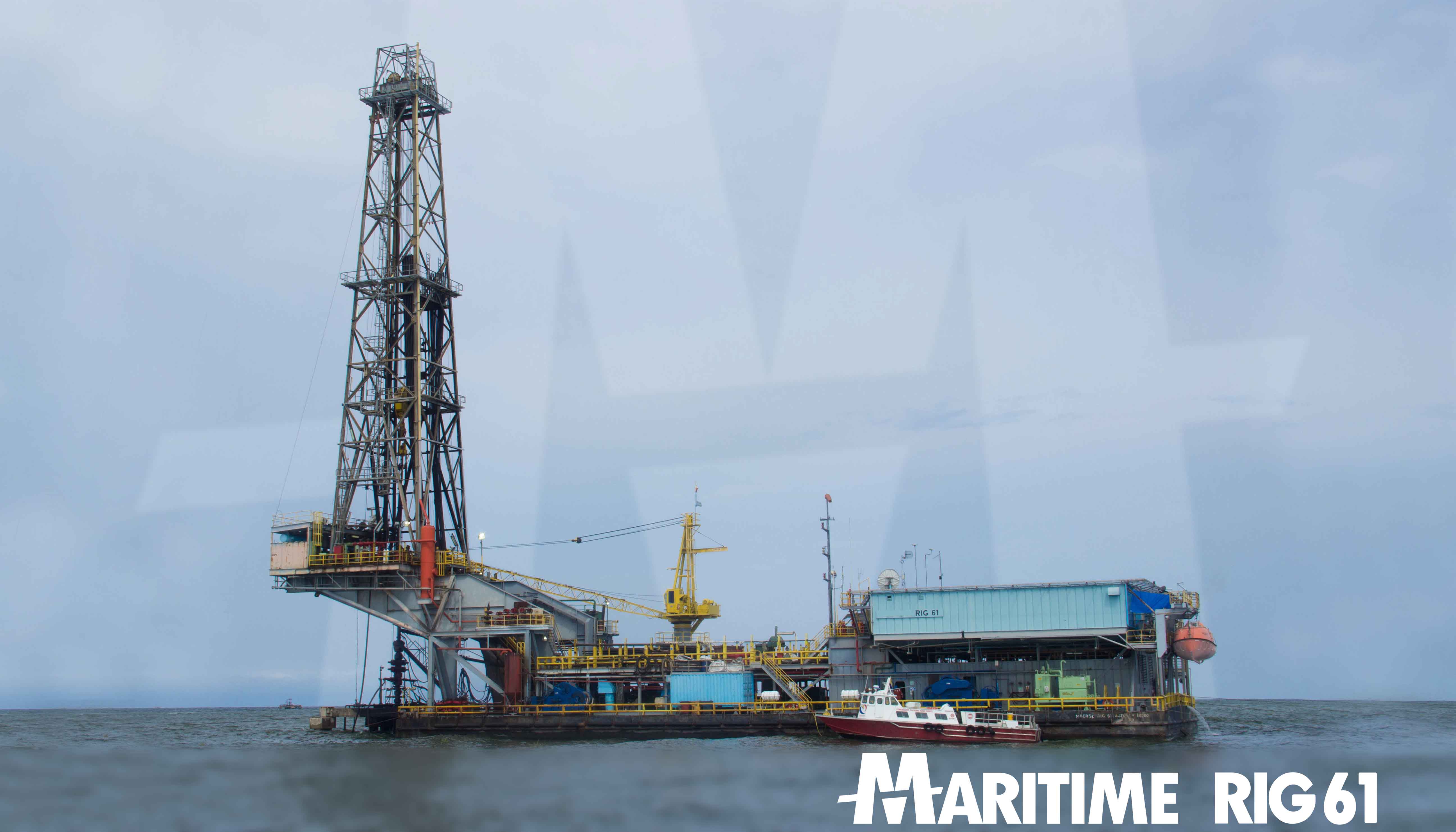

La gabarra MARITIME RIG 61 forma parte de la flota Maritime Contractors que opera en Venezuela y es diseñada para operaciones en el Lago de Maracaibo en profundidades hasta 45,7 metros (150 pies).
Desde su encargo en 1994 la gabarra ha operado en el Lago de Maracaibo en Venezuela
DATOS PRINCIPALES
Dimensiones | Imperial | Métrica |
Longitud | 200 pies | 61 m |
Anchura | 85 pies | 26 m |
Profundidad | 16 pies | 4,9 m |
Cantilever – a posición fija: popa | 25 pies | 7,62 m |
Calado | 11,4 pies | 3,5 m |
Criterio temporal/diseño | Imperial | Métrica |
Profundidad de agua | 150 pies | 46 m |
Velocidad de viento | 23,3 nudos | 12 m/segundos |
Altura de Olas | 3,94 pies | 1,2 m |
Corriente (superficie) | 1,94 nudos | 1 m/segundos |
Trim máximo | 1,0 pies y 0,27 grados | 0,3 m y 0,27 grados |
Heel máximo | 0,5 pies y 0,28 grados | 0,15 m y 0,28 grados |
Detalles | Imperial | Métrica |
Índice de profundidad de perforación | 16.000 pies | 4.877 m |
Carga estática del gancho/top drive | 900.000 lb | 408.240 kg |
Carga rotatoria | 900.000 lb | 408.240 kg |
Carga de la mesa de perforación | 550.000 lb | 249.480 kg |
Carga variable (incl. Peso de carga) | 3.555 t | 3.555 t |
Cabria, viga tipo pata | 147 pies x 30 pies x 30 pies | 45 m x 9 m x 9 m |
Capacidad de agua de perforación | 2.500 bbl | 397 m³ |
Capacidad de combustible | 2.190 bbl | 348 m³ |
Capacidad de agua potable | 1.400 bbl | 223 m³ |
Lodo líquido | 3.000 bbl | 477 m³ |
Alojamiento | 40 personas | 40 personas |
Malacate
Marca Oilwell E-2000- UBD con freno eléctrico marca Elmagco.
Equipo viajero
Bloque viajero tipo gancho marca National 660GA con unión giratoria National PC-500, capacidad de 500 toneladas.
Mesa rotatoria
Mesa rotatoria marca Oilwell A20½ acoplado un motor de 800 hp. Apertura 20 ½.
Bombas de lodo
Dos de la marca Oilwell A-1100 PT, 10” de carrera, con calmante de pulsación. Acoplados motor de perforación 1.130 hp DC.
Equipo de control de pozo
NL Shaffer 71/16” – consistiendo de un preventor anular y otro doble, 5.000 psi wp. NL Shaffer 11” – consistiendo de un preventor anular y otro doble, 5.000 psi wp. Todos H2S monitorizados.
41/8” servicio H2S tubería de pie/grava manifold, 5.000 psi wp.
3 1/8” manifold estrangulador y controlador, 5000 psi wp.
31/8” servicio H2S estrangulador súper ajustable, remoto hidráulico, 5000 psi wp.
Unidad de control marca NL Shaffer 3.000 psi wp con dos paneles informáticos remotos.
Sistema retorno de lodo
Actualmente se ha instalado equipo de cliente.
Instrumentos de perforación
M/D Totco Sistema de Monitoreo de Lodo.
Suministro de electricidad
Tres motores Caterpillar 3512 DITA, 885 kW a 1.200 rpm, cada uno acoplado un generador de 1.500 kVA.
Un motor marca Caterpillar 3408, 350 kW a 1.200 rpm, acoplado un generador de 440 Kva. Para suministro de electricidad de emergencia.
Sistema SCR
I.D.M SCR Power System con cuatro cubículos de un índice de 1.600 amperios cada uno.
Grúas
Una grúa marítima marca Nautilus 180L3-100, capacidad de 30 toneladas. Aguilón de 100 pies (30 m) de longitud.
Helipuerto
Dimensiones de helipuerto: 78 pies (24 m) x 60 pies (18 m) apto para helicóptero Bell 212, diseño de carga de 5 toneladas.
Equipo salvavidas
Equipo salvavidas y contra incendios según ABS y modu Solas.
Alojamiento
40 personas en cuatro habitaciones de dos personas y cuatro habitaciones de 8 personas. Todas las facilidades completas.
